Fraiseuse 3 axes Routeur Alu-Composite Panel 3 Axes 5 Axes Machine de découpe pour l'industrie de la construction
Vue d'ensemble HSR-5S3012LC adopte une broche de changement d'outil automatique importée + des scies mécaniques à cinq a
Envoyez votre demandeDESCRIPTION
Informations de base
Service après-vente | Assistance technique en ligne 24h/24 |
garantie | 2 années |
Certificat | CE, ISO 9001 |
Usage | Travail du bois , Plastique , Caoutchouc , Publicité , Moule |
Actuel | CA |
Pouvoir | Haute puissance |
Contrôle | CNC |
Type de lecteur | Servomoteur CA |
Mot-clé | Machine de découpe 3 axes |
Modèle | HSR-5S3012LC |
Zone de travail de modélisation | X:3000 Y:12000 Z:350mm |
Application | Industrie manufacturière Industrie de la construction, etc. |
Efficace | Gravure, découpe, fraisage, perçage, rognage, E |
Matériel | Bois massif, Bois, Plastique, EPS Alucopite |
Puissance de travail | 380V triphasé 50-60Hz |
Vitesse de travail maximale | Axe X≥35000mm/Min Axe Y≥35000mm/Min |
Temps de production | 35 jours ouvrables |
Paiement | Dépôt de 30 % Tt + 70 % Tt avant la livraison |
Forfait transport | Caisse en bois sans fumigation / plateau en métal |
spécification | 3005 3012 3015 3026 |
Marque déposée | HONSRION |
Origine | Shandong |
Code SH | 84659900 |
Capacité de production | 200 ensemble/mois |
Description du produit
HSR-5S3012LC adopte la broche de changement d'outil automatique importée + des scies mécaniques à cinq axes, un angle de rotation arbitraire horizontal de 360 degrés, ce qui permet à cette machine de travailler sur la plaque avant des matériaux du panneau, le côté, autour, la pente pour faire la coupe et le taraudage, le fraisage, le perçage et d'autres technologies.
Applications industrie et matériel :
1. Industrie: Il s'applique à la production et au traitement de grands panneaux, tels que les types de fibre de verre de bois, les feuilles de composition FRP, l'aluminium, le plastique dur, l'acrylique, les matériaux d'isolation et autres grandes feuilles, qui sont nécessaires sur les compartiments réfrigérés, les compartiments d'isolation, la salle de soleil de traitement, la cabane en rondins, la caserne RVfield, le logement rapide, etc.
2.Matériel: la grande plaque de panneau est une structure stratifiée ou sandwich, à l'intérieur et à l'extérieur de la peau pour la plaque d'acier en aluminium ou en verre, la plaque enterrée interne peut être une plaque d'acier au carbone en acier inoxydable de 6 mm, le remplissage peut être de la mousse de polyuréthane, de la mousse EPS ou du verre mousse XPS ou de la surface extérieure en aluminium est généralement attachée Une couche de film protecteur.
Modèle d'appareil | HSR-5S3012LC | |
Zone de travail | X*Y*Z | 3000*12000*350 |
Axe de scie | Scie 5 axes ; axe A : 0-90 ° ; axe C : ± 360 ° ; angle variable infini | |
Espace de travail efficace | X*Y*Z | 3000*12000*350mm |
Structure de la machine | Structure en acier entière, table composite segmentée, structure de portique à double poutre de pont, traitement de vieillissement | |
Structure du tableau | Table de travail sous vide | Adsorption à pression négative sous vide, pompe à vide à refroidissement par eau multiple |
Organisation auxiliaire | Rainure en T, dispositif de positionnement pneumatique, déplacer la ventouse | |
Système de contrôle | Modèle de marque | Système de contrôle Taiwan Syntec 200MA (9 axes) |
Chambre de contrôle | Armoire de commande indépendante avec système de commutation de refroidissement forcé | |
Broche | Marque de broche | Broche de refroidissement par eau mécanique de Taiwan |
puissance/vitesse | Puissance de broche 5.5KW, vitesse 0-10000rpm/min | |
Porte-outil | Norme BT40, verrouillage hydraulique | |
Magasin d'outils | Magasin d'outils à disque rotatif, avec 6 outils | |
Moteur de lame de scie | Marque | Italie Simic |
Moteur/vitesse | Lame de scie 7.5KW, vitesse 2800rpm/min | |
Système de servomoteur | Marque | Japon YASKAWA servomoteur et système de pilote |
Moteur pilote | Axe X 1.8KW, axe Y 1.8KW, axe Z 1.3KW (avec frein) | |
Réducteur | X,Y,Z | Réducteur planétaire, axe XY : Taiwan PINHONG 1:10, axe Z : Taiwan PINHONG 1:3 |
Un,C | Réducteur de précision importé d'origine | |
Transmission | Rail de guidage linéaire carré importé, entraînement par engrenage à crémaillère de précision XY, transmission à vis à billes importée par axe Z | |
Vitesse d'alimentation | Axe X≥35000mm/min Axe Y≥35000mm/min Axe Z≥9000mm/min | |
Précision de positionnement | ±0.1mm | |
Précision de repositionnement | ±0.05mm | |
Poids total de la machine | Environ 12 tonnes | |
Vitesse de travail | Vitesse de coupe de la broche : (0 ~ 8) m/min ; vitesse de coupe de la lame de scie : (0 ~ 5) m/min. | |
Trou de forage de broche : trou de forage (0 ~ 8) m/min, le trou suivant (0 ~ 25) m/min | ||
Puissance/tension/pression d'air | Toute la puissance 50KW tension AC 380V/50HZ air pressure≥6.5Kgf/cm² |
Exemple montrant
Cas clients
CertificationsEmballage et expéditionNos avantages
Construit en 1998, l'usine et le siège social sont situés dans la zone de développement économique de Qihe, Shandong, Chine.
En raison d'une usine de 20 000 m2 et de plus de 200 travailleurs, et d'un actif total de près de 100 millions de yuans.
Tous les produits sont fabriqués par nous-mêmes, toutes les machines sont approuvées par ISO9001 : 2008 et CE. Nous possédons des droits d'importation et d'exportation autogérés, exportant vers plus de 50 pays, tels que l'Allemagne, les États-Unis, le Canada, la Corée du Sud, la Russie, l'Inde, l'Égypte, le Brésil, l'Ouzbékistan, le Vietnam, l'Asie du Sud-Est, etc.
20 ans, assez d'expérience dans la fabrication CNC. Assez d'expérience du service après-vente à l'étranger.
Gagner par haute qualité avec un bon prix, afin de s'assurer que chaque détail est de haute qualité, la plupart des pièces métalliques des machines sont fabriquées par nos propres moyens. Centre d'usinage importé d'Amérique. Environ 100 machines étranges Équipement comprenant un centre d'usinage CNC, une aléseuse à affichage numérique à grande échelle, double
raboteuse de logement, etc. Avec une forte capacité de fabrication.
### Consultation technique en ligne 24 heures sur 24 ;
### Fournir un service de test et de formation d'installation en usine personnalisé et payant ;
### 24 mois pour toute la machine.
Dans les 24 mois dans le cadre d'une utilisation et d'un entretien normaux, si quelque chose ne va pas avec la machine, vous obtiendrez une pièce de rechange gratuitement.
Sur 24 mois, vous obtiendrez des pièces détachées à prix coûtant. Vous obtiendrez un support technique et un service pendant toute la durée de vie de la machine.
Produits connexes
-

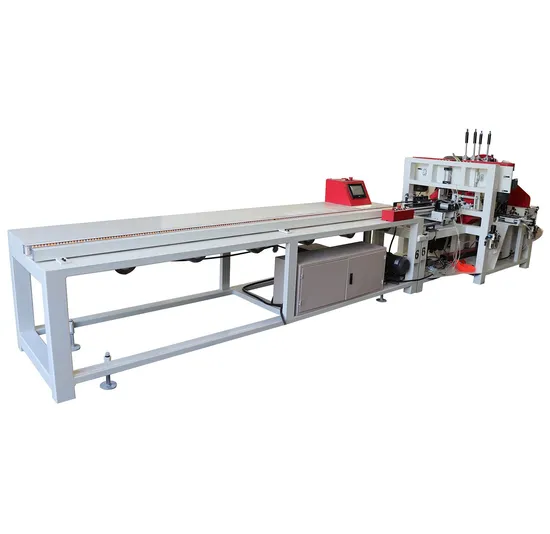

Machine de découpe de blocs de palettes en bois composite
-

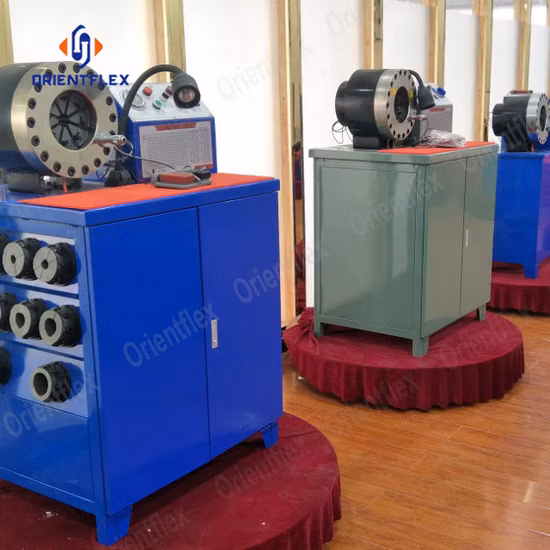

CE 12V Électrique Automatique Mobile Haute Pression Industrielle En Caoutchouc Hyd Tuyau Hydraulique Raccord De Tuyau Connecteur Presse Coupe Et Sertissage Outil De Sertissage Machine
-
Machine de découpage de tissu de fourrure de tapis de couteau oscillant de machine de commande numérique par ordinateur
-

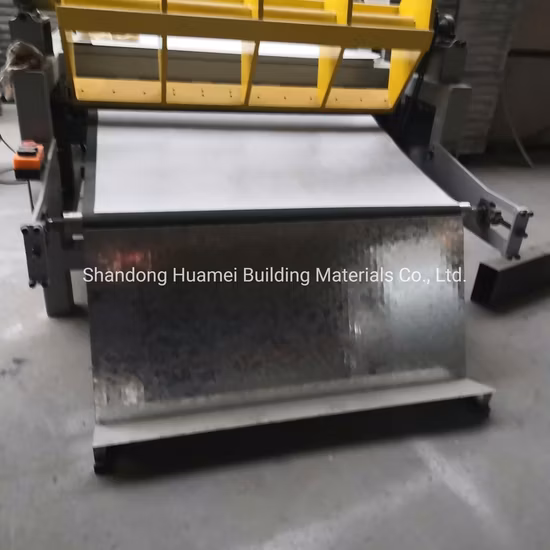

Machine de découpe de tapis d'ouatine de fibre de verre pour la coupe de tissu de fibre de verre de rouleau à la machine de panneau de plafond de pièce
